web@agcastello.itCome si ingegnerizza un kit cosmetico coordinato: tolleranze, colore e cartotecnica industriale senza intermediari
Un kit cosmetico coordinato di alta gamma non fallisce mai sul monitor del grafico che ha composto il rendering tridimensionale. Fallisce settimane dopo, alle tre e mezza di notte, sulla linea di confezionamento automatico del brand owner che deve inscatolare quattrocento pezzi al minuto, quando una cordonatura calcolata male spacca la fibra sul dorso dell'astuccio, oppure quando un alveolo sagomato fuori tolleranza blocca i bracci di aspirazione del robot di presa. O peggio ancora, fallisce al mattino seguente nell'ufficio del Direttore Commerciale, quando il cofanetto rigido da regalo e gli astucci singoli in esso contenuti, posizionati uno accanto all'altro sotto la luce radente dello showroom, presentano due sfumature visibilmente differenti dello stesso identico codice colore Pantone.
Risolvere questi problemi non richiede discorsi filosofici: richiede calcolo ingegneristico, chimica dell'adesione, metrologia del colore e controllo micrometrico della fustellatura. Questo documento descrive in dettaglio le procedure industriali, i vincoli fisici e le scelte impiantistiche attraverso cui Arti Grafiche Castello trasforma il progetto teorico di un packaging coordinato in un flusso produttivo impeccabile, documentato e interamente governato sotto un unico tetto produttivo.

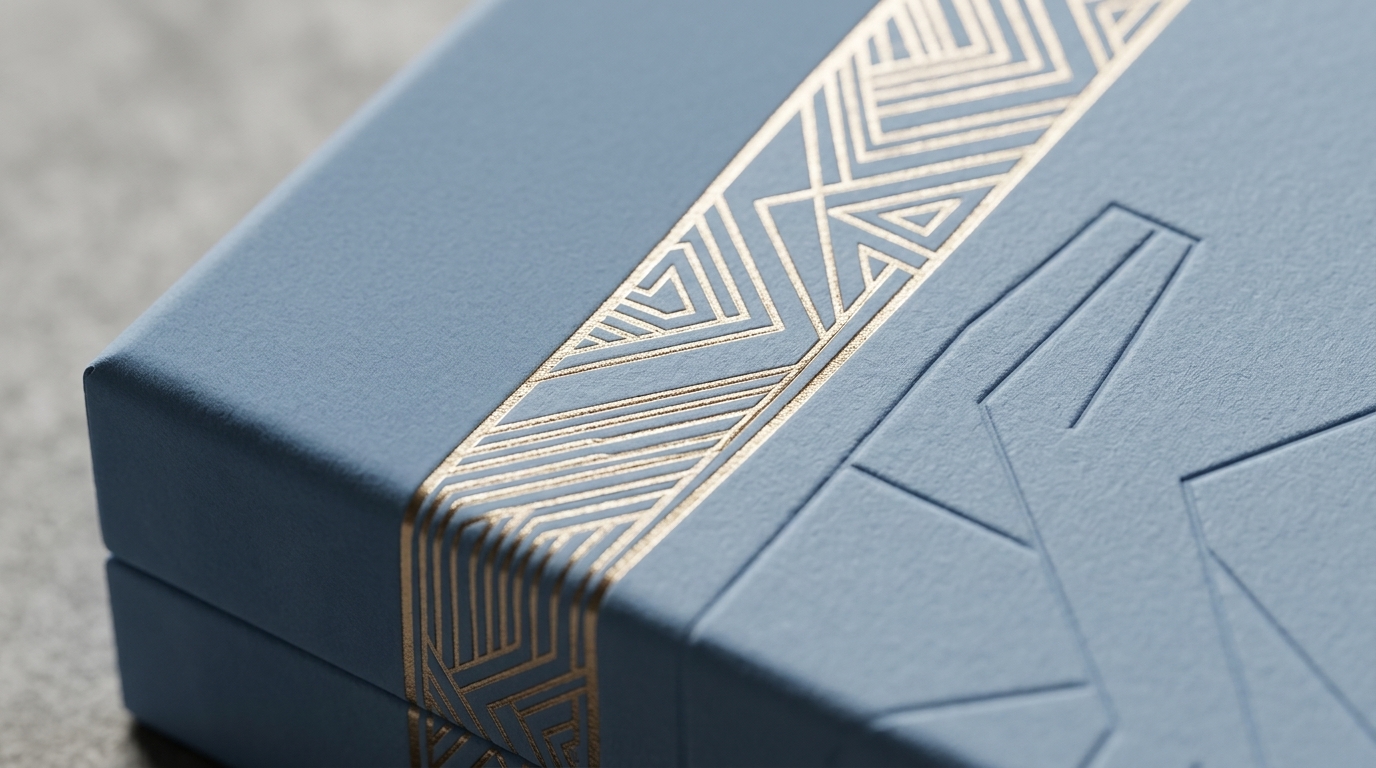

1. La sala stampa ibrida: la nobilitazione cold foil in linea su Heidelberg Speedmaster CX 104
Arti Grafiche Castello figura nella lista dei detentori internazionali della Speedmaster CX 104. L'impianto installato opera con una configurazione ibrida a sei corpi stampa più il modulo di nobilitazione in linea Heidelberg FoilStar e gruppo di verniciatura, capace di alternare o combinare inchiostrazione convenzionale a base vegetale e tecnologia UV ad essiccazione istantanea.
Piergiorgio Tagliavini, Responsabile di Sala Stampa con decenni di esperienza sui grandi formati, chiarisce perché questa configurazione rappresenti un punto di svolta radicale per il packaging cosmetico nobilitato:
|
«Nel sistema tradizionale a caldo (hot foil stamping), la nobilitazione metallizzata è una lavorazione separata e successiva alla stampa. Il foglio stampato deve asciugare, viene pallettizzato, trasferito su una macchina fustellatrice a caldo dove una matrice metallica riscaldata a oltre cento gradi trasferisce la lamina per pressione termica. Questo passaggio comporta tre rischi enormi per un lavoro di precisione: 1. Shock termico e dilatazione della fibra: il calore intenso asciuga improvvisamente la carta, provocando deformazioni igrometriche che rendono instabile la tenuta del registro nei passaggi successivi. 2. Costi e tempi di attrezzaggio: ogni minima variante grafica — un logotipo ingrandito, una modifica di un millimetro nei testi delle avvertenze — richiede l'incisione di un nuovo cliché , con costi elevati e tempi di consegna che bloccano l'avanzamento della commessa. 3. Limiti geometrici: la lamina a caldo non consente di riprodurre retini sfumati, gradienti continui o microtesti inferiori al mezzo punto tipografico senza rischiare impastamenti.» «Con il modulo Heidelberg FoilStar in linea, la logica si capovolge totalmente. L'immagine metallizzata non nasce da una matrice incisa, ma da una normale lastra offset convenzionale. Nel primo gruppo di stampa applichiamo un adesivo UV fotopolimerizzabile con la stessa precisione e risoluzione di una curva di retinatura di quadricromia. La bobina di lamina metallica passa tra i cilindri del gruppo successivo: dove il foglio incontra l'adesivo, lo strato microscopico di alluminio aderisce perfettamente; il film di supporto in poliestere viene immediatamente distaccato e riavvolto. Zero calore sul foglio, zero cliché metallici, registro micrometrico nativo.» «E il vantaggio decisivo arriva subito dopo: il foglio nobilitato non esce dalla macchina, ma prosegue la sua corsa attraverso i successivi gruppi di stampa a quattro colori e verniciatura. Possiamo stampare in quadricromia sopra la lamina metallizzata. Un ciano o un giallo stampato sul fondo argento restituisce istantaneamente un blu titanio o un oro zecchino brillante, mentre un retino sfumato consente di passare morbidamente dallo specchio metallico alla porosità naturale della carta nuda. Tutto questo in un unico passaggio macchina ad alta velocità di crociera.» «Ma la nobilitazione in linea è solo una parte dell'equazione. La vera complessità industriale sta nel governare la bivalenza della macchina tra inchiostri grassi convenzionali e inchiostri UV. I colori UV hanno una chimica molto più aggressiva per le mescole polimeriche e una viscosità elevata: sono inchiostri densi e pastosi che, se non mossi continuamente, tendono a perdere scorrevolezza e a indurirsi nei calamai. Per questo la nostra CX 104 monta rulli bivalenti brevettati per resistere a entrambe le chimiche, teli gommati (caucciù) specifici ad alta inerzia chimica per l'UV e mescolatori meccanici ad agitazione continua nei calamai. Quando il foglio transita sotto le lampade ultraviolette in linea, i fotoiniziatori polimerizzano all'istante: il supporto esce asciutto, stabilizzato e pronto per le lavorazioni successive senza attendere i tempi di essiccazione tipici dell'offset tradizionale.» «Un altro vantaggio competitivo per i kit multi-referenza — come un set con crema giorno, crema notte, siero e contorno occhi — è il flusso Push to Stop. La macchina pre-carica la sequenza di produzione della giornata: mentre finisce la tiratura di un astuccio, predispone già il lavoro successivo, lavando i corpi stampa non utilizzati, impostando il nuovo formato carta e guidando il cambio lastre automatico. I tempi morti tra referenze coordinate si riducono al minimo, consentendo cambi commessa rapidissimi e azzerando le code.» «Eppure, nonostante l'impressionante automazione della CX 104, c'è un elemento che nessun sensore potrà mai rimpiazzare: il fattore umano. L'occhio del macchinista, la sensibilità tattile nel percepire il comportamento della cellulosa, la competenza nell'interpretare le variazioni di temperatura e umidità in reparto restano insostituibili. La tecnologia Heidelberg è straordinaria, ma è l'esperienza artigianale del nostro team di sala stampa che fa la vera differenza tra un foglio stampato e un capolavoro di packaging.» |
Tabella 1 — Confronto tecnologico tra nobilitazione termica tradizionale e cold foil in linea
|
Parametro industriale |
Hot Foil Stamping tradizionale (fuori linea) |
Heidelberg FoilStar Cold Foil (in linea a Viadana) |
|
Generazione dell'immagine |
Matrice / Cliché termico inciso in ottone o magnesio. |
Lastra offset digitale standard CTP (Computer to Plate). |
|
Costo modifiche grafiche |
Alto: costo fisso di incisione e spedizione nuova matrice. |
Minimo: rifacimento economico della lastra offset in prestampa. |
|
Tempi di avviamento |
3-5 giorni lavorativi per fornitura e montaggio matrici. |
Immediato: lastra pronta in 15 minuti direttamente in reparto. |
|
Precisione di registro |
Da ±0,3 mm a ±0,5 mm dovuta alla dilatazione termica. |
Da ±0,05 mm a ±0,1 mm assicurata dall'alta precisione cinematica del gruppo stampa offset. |
|
Riproducibilità dettagli |
Filetti minimi 0,3 mm; impossibilità di sfumature retinose. |
Filetti fino a 0,08 mm, retinatura fine e gradienti continui. |
|
Sovrastampabilità |
Complessa: richiede macchine serigrafiche o ulteriori passaggi. |
Totale: stampa offset a colori e verniciatura nello stesso passaggio. |
|
Stabilità dimensionale del foglio |
Rischio elevato di imbarcamento e perdita di planarità. |
Temperatura ambiente costante; stabilità igrometrica preservata. |
2. Il governo del colore trans-supporto: 200.000 pezzi, supporti eterogenei, un unico target
In un kit cosmetico coordinato, la sfida più complessa per il responsabile colore risiede nell'eterogeneità dei materiali. Il kit si compone tipicamente di tre supporti fisici completamente differenti:
1. La carta di rivestimento della scatola rigida esterna: carta patinata liscia o carta naturale uso mano/goffrata da 120-140 g/m².
2. Il cartoncino degli astucci pieghevoli interni: cartoncino vergine SBS (Solid Bleached Sulfate) o FBB (Folding Box Board) ad alto spessore da 300-380 g/m².
3. Il cartoncino dell'alveolo sagomato di fermo: supporto microonda accoppiato o cartoncino kraft compatto ad alta elasticità.
Se il responsabile di prestampa applicasse ai tre supporti lo stesso identico file di stampa con la medesima curva di calibrazione, la reazione fisica della cellulosa produrrebbe un disastro colorimetrico. La carta sottile di rivestimento assorbe l'inchiostro in modo rapido e superficiale; il cartoncino ad alto spessore trattiene l'inchiostro con un incremento del punto (TVI, Tone Value Increase) differente a causa della patinatura; il cartoncino kraft o riciclato opacizza i pigmenti a causa della propria base grigiastra.
Dario Gelmini e i tecnici di prestampa neutralizzano queste deviazioni attraverso un protocollo di calibrazione matematico:
|
«Prima di incidere le lastre, ogni supporto cartaceo destinato al kit viene profilato spettrofotometricamente. Generiamo profili colore ICC dedicati (Device-Link) che ricalcolano punto per punto la separazione dei colori primari e la composizione dei colori speciali Pantone. Modifichiamo le curve di compensazione CTP in funzione della porosità microscopica e del grado di bianco della singola partita di carta. Quando mandiamo in macchina il lavoro, il sistema Prinect Inpress Control 3 installato a bordo della nostra CX 104 assume il comando continuo della commessa.» «Prinect Inpress Control 3 non è uno strumento manuale posizionato sul tavolo di controllo: è un apparato ottico spettrofotometrico a barra integrato direttamente all'interno della macchina da stampa. Misura ad ogni singolo foglio, a piena velocità di marcia, la scala di controllo colore stampata sul bordo rifilabile in pinza. Ogni quattro fogli il software ricalcola la deviazione spettrale e retroaziona i micromotori dei settori del calamaio in tempo reale, aprendo o chiudendo le lame di dosaggio prima che l'occhio umano possa percepire la minima variazione. Il nostro protocollo operativo garantisce il mantenimento rigoroso di una tolleranza cromatica certificata con uno scostamento ΔE compreso tra 1 e 3 per l'intera tiratura, dal primo all'ultimo pezzo stampato. Questo controllo continuo non solo azzera le derive cromatiche tra lotti diversi, ma genera un notevole risparmio di scarti di carta e inchiostro, massimizzando la sostenibilità della commessa. Al termine della lavorazione, i report spettrofotometrici completi vengono archiviati nei nostri sistemi industriali, a disposizione del cliente per qualsiasi audit o verifica di conformità del lotto.» |
Tabella 2 — Matrice di taratura spettrofotometrica trans-supporto per il kit coordinato
|
Componente del Kit |
Supporto e Grammatura |
Tipo di Superficie |
Curva TVI e Compensazione CTP |
Controllo Spettrofotometrico |
|
Rivestimento Cofanetto |
Carta naturale a prevalenza cellulosica certificata FSC® Forest Stewardship Council (Licenza C-016473). |
Porosa, non calandrata, assorbimento medio-alto. |
Curva dedicata con riduzione densità ombre per evitare chiusura dei retini. |
Controllo in linea Inpress Control 3 per la massima stabilità tonale ΔE 1-3 entro i limiti ISO 12647-2. |
|
Astucci Singoli Interni |
Cartoncino SBS alto spessore retro bianco puro, 350 g/m². |
Patinatura minerale a specchio, assorbimento controllato. |
Curva standard ISO 12647-2 con bilanciamento dei grigi ottimizzato. |
Monitoraggio continuo densitometrico e colorimetrico a registro micrometrico nativo con correzione ogni 4 fogli. |
|
Alveolo Geometrico |
Cartone pieghevole rigido ad alta tenacità elastica, 320 g/m². |
Semiruvida, ad alta coesione interna della fibra. |
Compensazione specifica per inchiostri vegetali a rapida essiccazione. |
Verifica visiva e strumentale della fedeltà cromatica rispetto agli astucci. |
3. Fustellatura e cordonatura anti-cracking: la Mockapperia® di Lorenzo La Macchia
La fase in cui si decide il destino strutturale di un kit cosmetico coordinato non è la stampa, ma la trasformazione cartotecnica. Lorenzo La Macchia, responsabile della progettazione cartotecnica della divisione Mockapperia® di Arti Grafiche Castello, descrive le insidie meccaniche della piegatura:
|
«La carta è un materiale anisotropo: le fibre di cellulosa sono prevalentemente allineate lungo la direzione di fabbricazione della macchina continua (senso di fibra). Questo significa che il cartoncino possiede una resistenza meccanica, una rigidezza a flessione e un'elasticità totalmente asimmetriche. Se progetti un cofanetto o un astuccio ignorando l'orientamento della fibra rispetto alle linee di cordonatura, il manufatto è destinato a fallire.» «Il rischio più insidioso nel lusso è il cosiddetto cracking dello spigolo: quando l'astuccio viene piegato a 90 o a 180 gradi, la tensione di trazione esercitata sulla superficie esterna della piega supera il limite di elasticità della fibra e della vernice, aprendo una microscopica crepa bianca lungo tutto lo spigolo. Su un astuccio stampato con fondo scuro o con lamina cold foil, quel filetto bianco è uno scarto inaccettabile che fa respingere l'intera fornitura.» «Per scongiurare il cracking, in Mockapperia® non ci limitiamo a scegliere i filetti cordonatori dalle tabelle standard dei fornitori: noi costruiamo il controtaglio calibrato sul materiale reale già stampato e nobilitato. Utilizziamo fustelle laser ad alta precisione con lamine in acciaio speciale e contromatrici fresate in resina fenolica pertinenza centesimale. I parametri che regoliamo sono tre: - Altezza del filetto cordonatore: calcolata al centesimo di millimetro per comprimere la fibra interna (delaminazione controllata) senza lacerare lo strato superiore patinato. - Larghezza del canale della contromatrice: dimensionata per accogliere esattamente il doppio dello spessore del cartone più il raggio di curvatura elastica. - Trattamento superficiale della cordonatura: applicazione di micro-cordoni di scarico per evitare tensioni trasversali nelle scatole a fondo automatico.» «Prima di avviare la fustellatrice industriale MK Masterwork in produzione, tagliamo e assembliamo i campioni definitivi sul nostro plotter da taglio digitale. Verifichiamo il comportamento della piega in luce radente, simuliamo lo stress meccanico della formatrice automatica e collaudiamo la tenuta dell'alveolo interno. Se il prototipo supera i collaudi di Mockapperia®, la produzione in linea viaggerà senza imprevisti.» |
La riserva di vernice a registro: la garanzia anti-distacco sulle linee di confezionamento
Un astuccio cosmetico nobilitato rischia di fallire clamorosamente sulle linee di confezionamento automatico del brand se la finitura superficiale compromette l'adesione strutturale delle alette. Le vernici ad alta protezione — in particolare le finiture UV e le dispersioni acriliche opache satinate a bassa tensione superficiale — fungono da barriera chimica e respingono le colle viniliche o hot-melt.
Come evidenziato dai tecnici di sala stampa, la lastra di verniciatura viene incisa in fotolito interna su plotter Zund di ultima generazione con una riserva geometrica a registro micrometrico esattamente in corrispondenza delle alette di chiusura e della pista longitudinale di incollatura. L'area destinata a ricevere il cordone di colla rimane a fibra cellulosica vergine nuda: in questo modo l'adesivo penetra istantaneamente nella trama della carta, garantendo una saldatura strutturale indistruttibile anche durante i cicli di inscatolamento ad altissima velocità sulle linee automatiche del cliente.
Scheda tecnica: Parametri di trasformazione sulle linee MK Masterwork
-
Fustellatura industriale ad alta velocità di crociera: massima produttività e continuità di marcia con registro ottico dinamico foglio a foglio.
-
Sistema di estrazione totale dei rifili: stazioni di estrazione dinamica a doppio telaio per eliminare completamente bave, polveri di taglio e sfridi di lavorazione, garantendo la conformità igienica per il contatto con componenti cosmetici.
-
Controllo incollatura con sensori optoelettronici: monitoraggio continuo della continuità, dello spessore e della posizione del cordone di colla termo-fusibile su aletta riservata, con scarto automatico in corsa del singolo astuccio non conforme.
4. L'alveolo geometrico monomateriale: bloccare il flacone privo di film o inserti plastici
Uno degli obiettivi più ambiziosi affidati all'ingegneria cartotecnica contemporanea è l'eliminazione definitiva dei vassoi termoformati in plastica all'interno dei cofanetti regalo. Gli alveoli plastici tradizionali, pur economici da termoformare, rappresentano una grave violazione dei principi di sostenibilità, rendono l'imballaggio multimateriale e generano un'esperienza sensoriale sgradevole al momento dell'apertura.
La risposta di Arti Grafiche Castello risiede nell'ingegnerizzazione di alveoli cartotecnici a geometria autoportante:
1. Sistemi Origami Pack monomateriale: l'alveolo nasce da un unico foglio di cartoncino teso o accoppiato, fustellato e cordonato, che si monta attraverso una sequenza di pieghe a incastro senza necessità di incollaggio.
2. Alette di compensazione dinamica: all'interno dei fori di alloggiamento per flaconi in plastica, vetro o ceramica, vengono ricavate linguette elastiche perimetrali che flettono all'inserimento del contenitore, compensando le inevitabili tolleranze dimensionali specifiche per ogni materiale (che nella produzione industriale oscillano tipicamente di ±0,5 mm) e bloccando il flacone in posizione perfettamente verticale.
3. Collaudo dinamico di caduta (Drop Test simulato): in fase di prototipazione, il cofanetto completo dei prodotti cosmetici pieni viene sottoposto a test fisici di caduta libera ispirati ai protocolli di simulazione logistica e-commerce (Drop Test). L'architettura in cartone dissipa l'energia cinetica dell'urto attraverso la deformazione elastica programmata delle pareti interne, prevenendo la rottura e/o il distacco dei tappi erogatori.
5. Il valore industriale della filiera integrata: perché il ciclo unico sotto lo stesso tetto vince sul terzismo
Nel settore cartotecnico, la maggior parte dei fornitori opera come assemblatore di lavorazioni esterne: stampano il foglio, lo spediscono a un terzista per la plastificazione o la stampa a caldo, lo ricevono nuovamente e infine lo affidano a un fustellatore esterno per il confezionamento finale.
Dario Gelmini illustra i costi invisibili che gravano su questa modalità produttiva frammentata:
|
«Quando un ufficio acquisti confronta un'offerta economica, tende a guardare solo il costo unitario dell'astuccio. Non calcola il costo del rischio. Ogni volta che una commessa esce dallo stabilimento per viaggiare verso un terzista esterno, il cliente accumula tre vulnerabilità gravissime: - Perdita di controllo igrometrico: i bancali viaggiano sui camion, stazionano in magazzini non climatizzati, assorbono o rilasciano umidità a seconda della stagione. Quando tornano per la fustellatura, la carta ha cambiato dimensione e il registro tra stampa e taglio salta. - Dilatazione dei lead time: un ciclo frammentato su tre o quattro fornitori diversi non può garantire date certe. Basta un giorno di ritardo nel reparto del terzista per compromettere la campagna di lancio promozionale del cosmetico, per la quale il brand ha già acquistato spazi pubblicitari e pianificato spedizioni internazionali. - Rimpallo delle responsabilità: se un cofanetto presenta un difetto di incollaggio o una sbavatura di lamina, chi ne risponde? Lo stampatore accuserà il nobilitatore, il quale darà la colpa al cartoncino fornito, e il fustellatore sosterrà che il foglio era imbarcato. Il buyer si ritrova solo con una commessa difettosa e decine di migliaia di euro bloccati.» «In Arti Grafiche Castello, l'intero ciclo — prototipazione in Mockapperia®, prestampa , stampa offset ibrida, nobilitazione cold foil in linea, fustellatura ad alta precisione e piega-incolla — risiede sotto lo stesso tetto industriale. Questo significa un'unica catena di custodia, un unico interlocutore tecnico, tempi certi e una garanzia totale di conformità del prodotto finale.» |
6. Checklist tecnica per il capitolato di gara (RFP) del packaging cosmetico
Per assistere i buyer e i packaging engineer nella stesura dei bandi di fornitura per kit cosmetici coordinati, di seguito vengono riassunti gli 8 parametri vincolanti da richiedere ai fornitori cartotecnici:
1. Architettura dell'impianto di nobilitazione: specificare se la lamina metallizzata viene applicata tramite tecnologia cold foil offset in linea o tramite terzisti di stampa a caldo fuori linea, richiedendo la mappatura completa dei trasporti intermedi.
2. Monitoraggio spettrofotometrico del colore e tolleranza Delta E: esigere un sistema di misura spettrofotometrico automatico in linea su macchina (es. Prinect Inpress Control 3) con retroazione a ciclo chiuso (correzione dinamica ogni 4 fogli), garanzia di tenuta cromatica certificata con Delta E compreso tra 1 e 3 per tutta la tiratura e archiviazione digitale continua dei tracciati di conformità ISO 12647-2.
3. Monomaterialità e riciclabilità nel flusso carta: richiedere l'eliminazione totale dei film plastici accoppiati e dei termoformati interni, assicurando la piena riciclabilità della struttura a prevalenza cellulosica nel normale circuito di raccolta differenziata della carta.
4. Catena di custodia forestale certificata: imporre la certificazione FSC® Forest Stewardship Council (Licenza C-016473) dell'intera filiera di trasformazione con esplicita tracciabilità della materia prima.
5. Calibrazione della cordonatura su materiale nobilitato: richiedere che la matrice di cordonatura sia dimensionata sulla specifica combinazione di fibra, grammatura e strato nobilitato, verificata preventivamente su prototipo reale in laboratorio cartotecnico.
6. Riserva di verniciatura a registro ed espulsione scarti in piega-incolla: richiedere la totale riserva di verniciatura sulle alette di incollaggio per assicurare la massima saldabilità degli adesivi sulle linee automatiche del brand, unita all'impiego di piega-incolla dotate di sensori optoelettronici di colla ed espulsione fisica in linea del singolo pezzo non conforme.
7. Pulizia e sanificazione degli sfridi: richiedere stazioni di fustellatura con evacuazione totale dinamica dei rifili, garantendo l'assenza assoluta di polveri cartacee o bave all'interno dell'astuccio.
8. Prototipazione rapida preventiva: richiedere la consegna di un mock-up fisico completo del kit, montato sui materiali definitivi di tiratura, prima del via libera definitivo alla produzione industriale.
